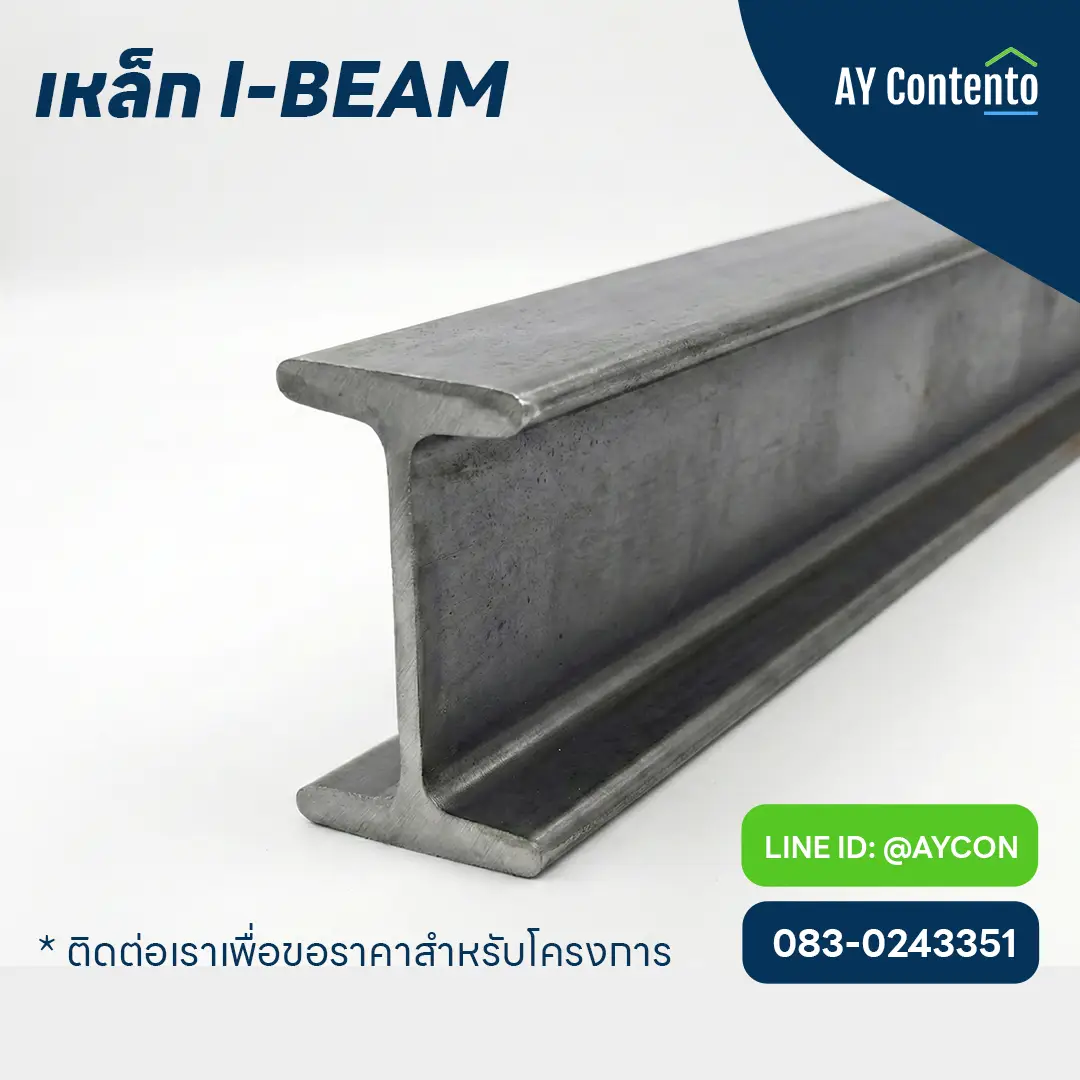

เหล็ก I-Beam (ไอบีม) ปีกหนาลาดเอียง (Tapered Flange) สำหรับทำรางเครนโรงงานและรอกไฟฟ้า แข็งแรงทนทาน จาก AY Contento

เหล็กไอบีม (I-Beam)

Name: เหล็ก I-Beam (ไอบีม) รางเครน ปีกหนาเตเปอร์ รับแรงกระแทกดี
Rating: 4.50 (2 reviews)

Rated 4.50 out of 5 based on 2 customer ratings

เหล็ก I-Beam เป็นเหล็กรูปพรรณรีดร้อนที่มีหน้าตัดรูปตัว I จุดเด่นสำคัญคือ “ปีก (Flange) มีความลาดเอียงและหนาเป็นพิเศษที่โคน” เพื่อเพิ่มความสามารถในการรับแรงกดและแรงกระแทกจากล้อเครน เหมาะสำหรับใช้ทำรางเลื่อนเครน (Crane Runway) และคานรอกยกของหนัก ซึ่ง H-Beam ทั่วไปไม่สามารถทดแทนได้ในจุดนี้

ทักไลน์เช็คค่าส่ง หรือขอราคาคลิก 👇

เหล็กไอ-บีม

เหล็ก I Beam (ไอบีม) คือเหล็กรูปพรรณรีดร้อนที่มีลักษณะหน้าตัดคล้ายอักษรตัว “I” พิมพ์ใหญ่ สิ่งที่ทำให้ I-Beam แตกต่างจาก H-Beam อย่างชัดเจนคือ “ปีก (Flange)” จะมีความหนาไม่เท่ากัน โดยจะหนามากที่โคน (ติดกับเอว) และเรียวลงที่ปลายปีก (Tapered Flange) รวมถึงมุมของปีกจะมีความโค้งมน (Rounded Edges)

โครงสร้างแบบนี้ถูกออกแบบมาเพื่อ รับแรงกดและแรงเฉือน (Shear Force) ที่รุนแรงเฉพาะจุดได้ดีเยี่ยม โดยเฉพาะแรงกดจากล้อของเครนโรงงานที่วิ่งไปมาตลอดเวลา ซึ่งหากใช้เหล็ก H-Beam หรือ เหล็ก WF ทั่วไป ปีกอาจจะฉีกขาดหรือบิดงอได้ง่าย

จุดเด่นของเหล็ก I-Beam จาก AY Contento

Heavy Duty Flange (ปีกหนาพิเศษ): โคนปีกหนาช่วยรับน้ำหนักบรรทุกจร (Live Load) จากเครื่องจักรได้ดีเยี่ยม
Shock Absorption (ทนแรงกระแทก): รูปทรง R (Radius) ที่มุมรอยต่อ ช่วยกระจายแรงสั่นสะเทือนได้ดี ลดความเสี่ยงการแตกร้าวของโครงสร้าง
Specific Application (เกิดมาเพื่องานเฉพาะ): เป็นเหล็กสเปคหลักที่วิศวกรกำหนดให้ใช้ทำรางเครน (Crane Girder) และ Monorail

ลักษณะการใช้งาน (Applications)

รางเครน (Crane Runway): สำหรับ Overhead Crane ในโรงงานอุตสาหกรรม
คานรอก (Monorail Hoist): สำหรับแขวนรอกโซ่หรือรอกสลิงเพื่อยกของหนักตามแนวสายพาน
เครื่องจักรหนัก: โครงสร้างเครื่องจักรที่ต้องรับแรงสั่นสะเทือนสูง
เสาเข็ม: ในบางกรณีใช้ทำเสาเข็มที่ต้องการความแข็งของการเจาะทะลุชั้นดินแข็ง

ตารางขนาดและน้ำหนักมาตรฐาน (Standard Size & Weight)

(ขนาด I Beam ที่นิยมในไทย)

ขนาด (mm)H x B x t1 x t2	น้ำหนักโดยประมาณ(กก./เส้น 6 ม.)
150 x 75 x 5.5 x 9.5	102.6
200 x 100 x 7 x 10	156.0
200 x 150 x 9 x 16	302.4
250 x 125 x 7.5 x 12.5	229.8
300 x 150 x 8 x 13	282.0
300 x 150 x 10 x 18.5	432.0
350 x 150 x 9 x 15	351.0
350 x 150 x 12 x 24	582.0
400 x 150 x 10 x 18	432.0
450 x 175 x 11 x 20	550.2
450 x 175 x 13 x 26	720.0

(หมายเหตุ: H=สูง, B=กว้างปีก, t1=หนาเอว, t2=หนาปีกเฉลี่ย)

คำถามที่พบบ่อย (FAQ)

Q: ใช้ H-Beam ทำรางเครนแทน I-Beam ได้ไหม?

ไม่แนะนำอย่างยิ่งครับ ล้อของเครนส่วนใหญ่ถูกออกแบบมาให้วิ่งบนปีกที่มีความลาดเอียง (Tapered) ของ I-Beam การใช้ H-Beam ที่ปีกเรียบเสมอกัน อาจทำให้การรับน้ำหนักไม่เต็มประสิทธิภาพและปีกเหล็กเสียหายเร็วกว่ากำหนด

Q: จะรู้ได้อย่างไรว่าเป็น I-Beam หรือ H-Beam?

ให้ดูที่ "ปีก (Flange)" ครับ
