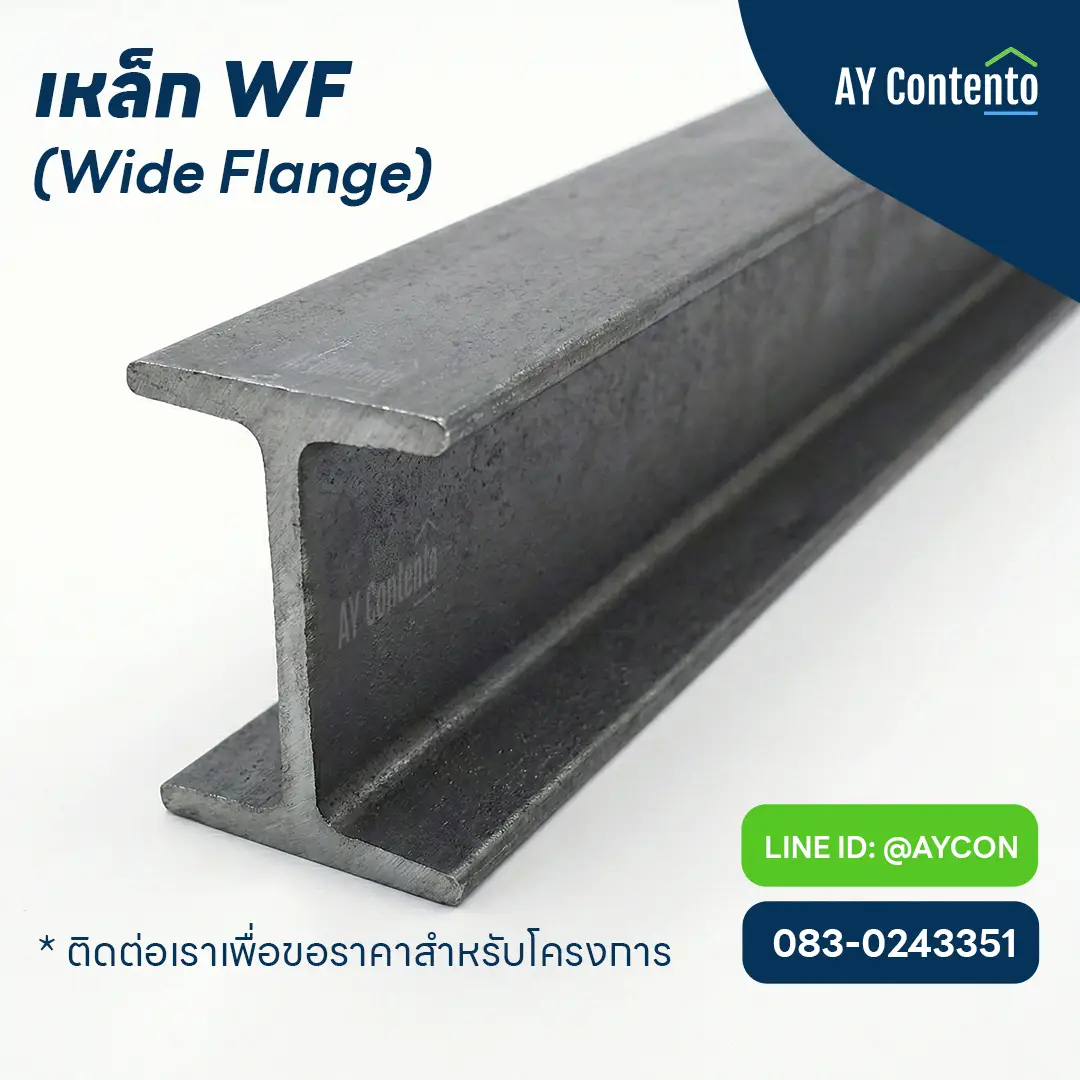

เหล็ก WF (Wide Flange)
เหล็ก WF หรือ Wide Flange Beam เป็น เหล็กรูปพรรณรีดร้อน (Hot Rolled) ที่ออกแบบมาเพื่อรับน้ำหนักบรรทุก (Load Bearing) ในงานสถาปัตยกรรมและวิศวกรรมโดยเฉพาะ ลักษณะเด่นคือปีก (Flange) จะมีความหนาเท่ากันตลอดแนวและขนานกัน ซึ่งต่างจาก เหล็ก I-Beam ที่ปีกจะมีความลาดเอียง
สินค้าของเราผลิตตามมาตรฐานสากล เช่น มอก. 1227-2558 หรือ JIS G3101 มีเกรดให้เลือกทั้ง SS400 (มาตรฐานทั่วไป) และ SM520 (High Tensile – รับแรงดึงสูง สำหรับอาคารสูงหรือสะพาน)
ทำไมต้องใช้เหล็ก WF จาก AY Contento?
- Superior Strength (รับแรงได้สูงสุด): ด้วยรูปทรงหน้าตัดที่มีค่าโมเมนต์ความเฉื่อย (Moment of Inertia) สูง ทำให้รับแรงบิดและแรงกดได้ดีเยี่ยม ช่วยลดจำนวนเสาเข็มหรือขนาดฐานรากได้
- Construction Speed (สร้างไว): สามารถเตรียมชิ้นงานจากโรงงาน (Cut & Drill) แล้วนำไปประกอบหน้างานด้วยระบบน็อตสกรู (Bolt & Nut) ได้ทันที ลดเวลาการก่อสร้างได้กว่า 50% เมื่อเทียบกับงานคอนกรีต
- Design Flexibility (ยืดหยุ่น): เหมาะกับงานสถาปัตยกรรมที่ต้องการช่วงเสากว้าง (Long Span) หรือต้องการโชว์โครงสร้างสไตล์ Loft
- Cost Effective (คุ้มค่า): เมื่อเทียบกับระยะเวลาที่ลดลงและการนำเหล็กกลับมาใช้ใหม่ได้ (Recyclable) เหล็ก WF ถือเป็นตัวเลือกที่คุ้มค่าในระยะยาว
ลักษณะการใช้งาน (Applications)
- เสาและคาน (Column & Beam): โครงสร้างหลักของอาคารสูง, โรงงาน, โกดังสินค้า, ห้างสรรพสินค้า
- งานสะพาน: โครงสร้างสะพานข้ามแยก, สะพานลอยคนข้าม
- งานต่อเติม: โครงสร้างส่วนต่อเติมที่ต้องการน้ำหนักเบากว่าคอนกรีต แต่แข็งแรงเท่ากัน
- โครงหลังคา: จันทัน หรือ อะเส สำหรับหลังคาช่วงกว้าง
ตารางขนาดและน้ำหนักมาตรฐาน (Standard Size & Weight)
(ขนาด H x B x t1 x t2 = สูง x กว้างปีก x เอว x ปีก)
ขนาด (mm)H x B x t1 x t2 | น้ำหนักโดยประมาณ(กก./เส้น 6 ม.) | การใช้งานแนะนำ |
100 x 50 x 5 x 7 | 55.8 | โครงหลังคา, เสาโรงจอดรถ |
125 x 60 x 6 x 8 | 79.2 | เสาโครงสร้างขนาดย่อม |
150 x 75 x 5 x 7 | 84.0 | คานรับพื้น (Beam), โครงผนัง |
198 x 99 x 4.5 x 7 | 109.2 | เสา/คาน อาคารพาณิชย์ (รุ่นเบา) |
200 x 100 x 5.5 x 8 | 127.8 | เสาโกดัง, คานหลัก (Main Beam) |
250 x 125 x 6 x 9 | 177.6 | โครงสร้างโรงงานขนาดกลาง |
300 x 150 x 6.5 x 9 | 220.2 | โครงสร้างอาคารพาณิชย์ |
350 x 175 x 7 x 11 | 297.6 | โครงสร้างอาคารสูง, โรงงานหนัก |
400 x 200 x 8 x 13 | 396.0 | โครงสร้างขนาดใหญ่พิเศษ (Heavy Duty) |
(หมายเหตุ: ขนาดมาตรฐานอาจมีความคลาดเคลื่อนเล็กน้อยตามยี่ห้อผู้ผลิต)
คำถามที่พบบ่อย (FAQ)
ในทางปฏิบัติของตลาดเมืองไทย มักคือสิ่งเดียวกันครับ แต่ถ้าแยกตามมาตรฐานดั้งเดิม:
- WF (Wide Flange): มักอิงมาตรฐานอเมริกา (ASTM)
- H-Beam: อิงมาตรฐานญี่ปุ่น (JIS) หรือ มอก. ไทย
- สรุป: หากคุณสั่งซื้อในไทย ส่วนใหญ่จะได้สเปคที่เป็น JIS (H-Beam) แต่ช่างและวิศวกรนิยมเรียกว่า WF ครับ
ความยาวมาตรฐานคือ 6 เมตร แต่สำหรับไซส์ใหญ่ (ตั้งแต่ 150mm ขึ้นไป) โรงงานมักผลิตความยาว 9 เมตร และ 12 เมตร ออกมาด้วย เพื่อให้เหมาะกับช่วงเสาของอาคารขนาดใหญ่ครับ
"ต้องการเหล็ก WF สำหรับงานโครงสร้างอาคาร หรือสั่งตัดเจาะรูตามแบบ?"
ส่งแบบแปลนมาให้เราประเมินราคาได้ฟรี
🟢 Line: @aycon
📞 Tel: 083-0243351
🚚 บริการจัดส่ง: รถเทรลเลอร์ส่งตรงถึงไซต์งานทั่วประเทศ
